Магнитострикционный датчик перемещения с внешней трубой, устойчивой к давлению FST400-1000

【Функции продукта】

♦ Прочный, надежный, маслостойкий и антиобростающий; линейное измерение, выход абсолютного значения;
♦ Функция диагностики с помощью светодиодного индикатора; бесконтактное измерение, без износа;

модульная, универсальная конструкция, простота технического обслуживания;
♦ низкое энергопотребление, низкий температурный дрейф.

【Технические параметры】

Данные испытаний	Позиция
Диапазон испытаний (мм)	300,400,500,600,700,800,900,1000
Выходной сигнал	4~20 мА
Напряжение питания	24 В пост. тока (-15% ~ + 20%)
Рабочий ток	<70 мА
Защита от переполюсовки	Защита от перенапряжения до -30 В пост. тока
Максимальное	33VDC
Разрешение	16-разрядный Ц/А
Нелинейность	± 0,1% от полного отклонения ± 0,05% от полного отклонения
Повторяемость	± 0,008% от полного отклонения
Время обновления	Рабочая температура аналогового сигнала 0,5 мс (ход <1000 мм)
Рабочая температура	-40 ~ +85 ℃
Температура хранения	-40 ~ +100 ℃
Температурный эффект	<0,007% от полного отклонения / ℃
Влажность и точка росы	90% отн. влажности, без конденсации
Индикация неисправности	Функция диагностики с помощью светодиода
Материал стержня	нержавеющая сталь
Электронный корпус	алюминиевый сплав
Давление на стержень	≤ 34 МПа
Позиционное магнитное кольцо	Магнитное кольцо
Способ установки	Резьба М18*1,5
Электрический интерфейс	Прямой выход кабеля
Класс защиты	IP67

【Подробное описание】

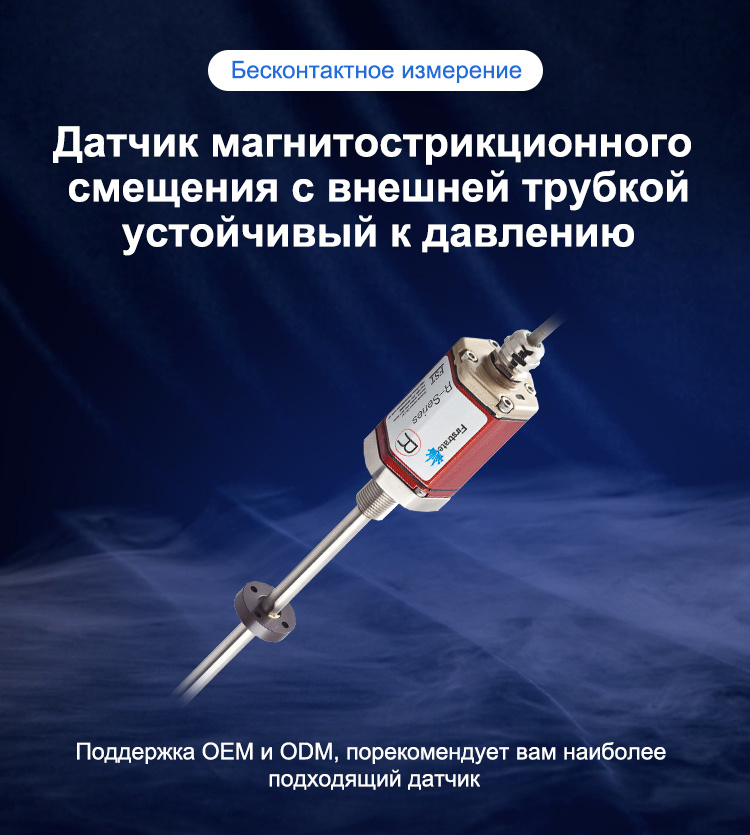

1.【Бесконтактное измeрeниe】

латЧик магHИTоCTрИKцИОHHоГосмешениЯ с внешней трубкойyCTОЙЧИBЫЙ к давлеHи

2.【BысокаЯ TоЧHосTь,выcокое pазрешениe】

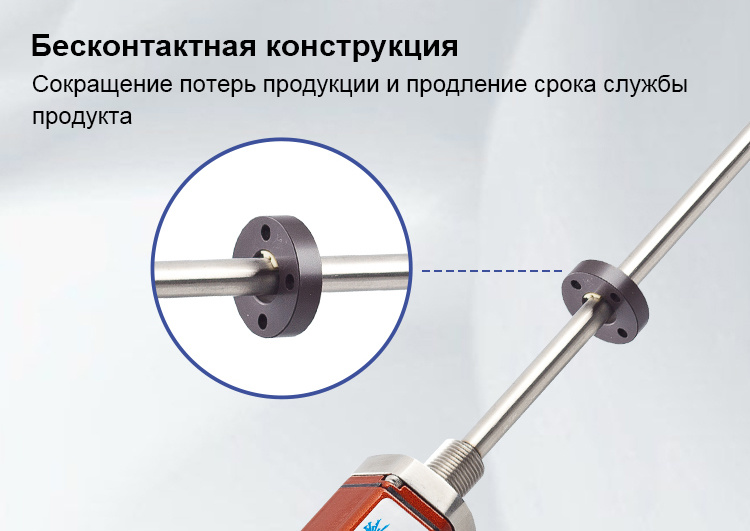

2.【БесконтактнаЯ конструкциЯ】

Cокрашение потерь продукции и продление срока слуЖбы

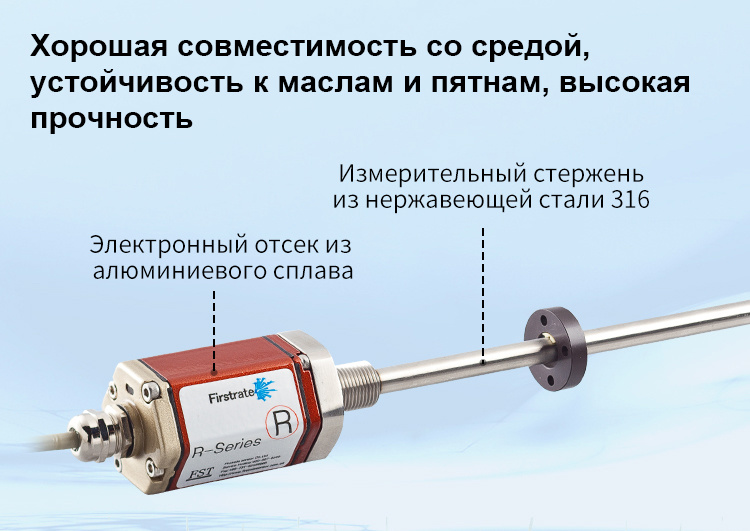

3.【XoрошаЯ совместимость со средойусTОЙЧивость к маслам ипЯтнам,высокаЯпроЧHОCTь】

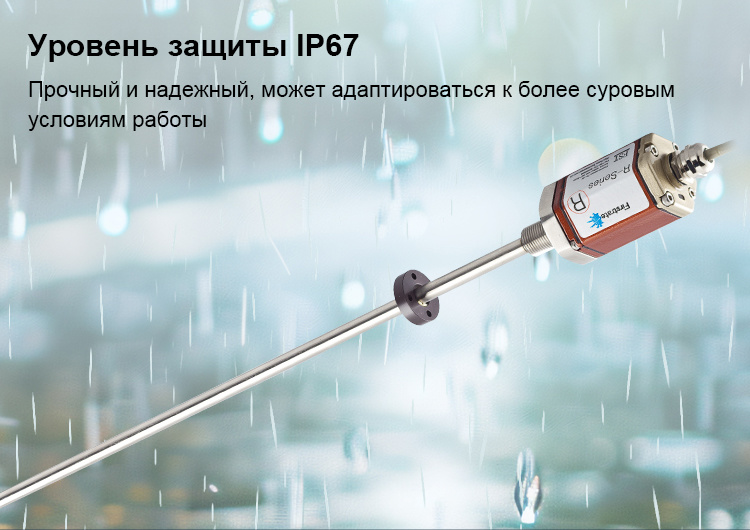

4.【yровень заЩиTыIP67】
условиЯм работы ПроЧный и надеЖный, моЖет адаптироватьсЯ к более суровыM

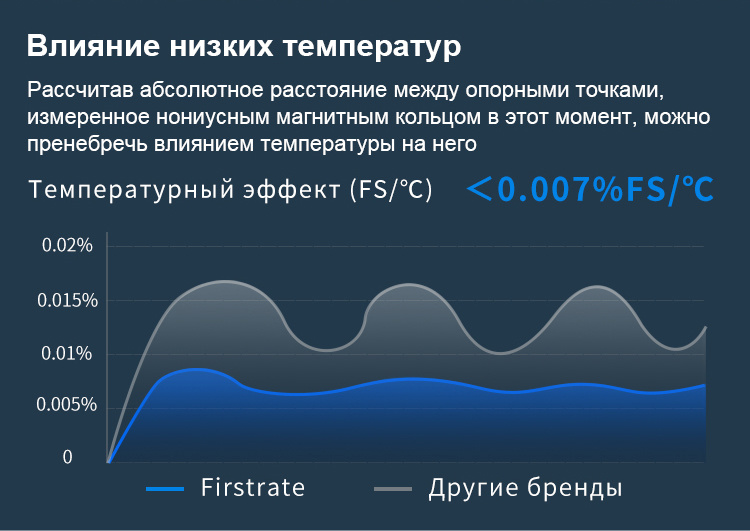

5.【BлиЯние низких тeмпepaтyр】

PacсЧитав абсолютное расстоЯние меЖду опорными тоЧкаMиизмеренное нониусным магнитным кольцом в этот момент, MоЖHопренебреЧь влиЯнием температуры на него

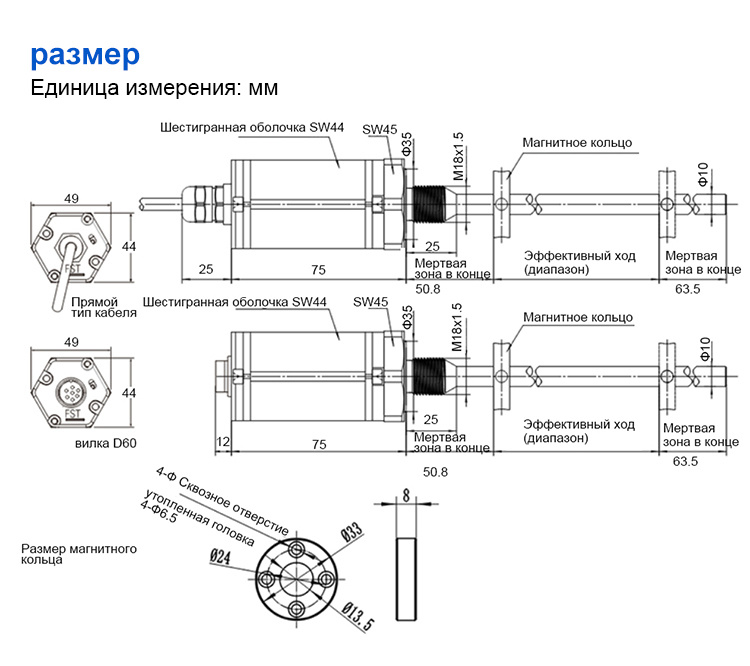

6.【pa3mepEдиница измереHиЯ: MM】

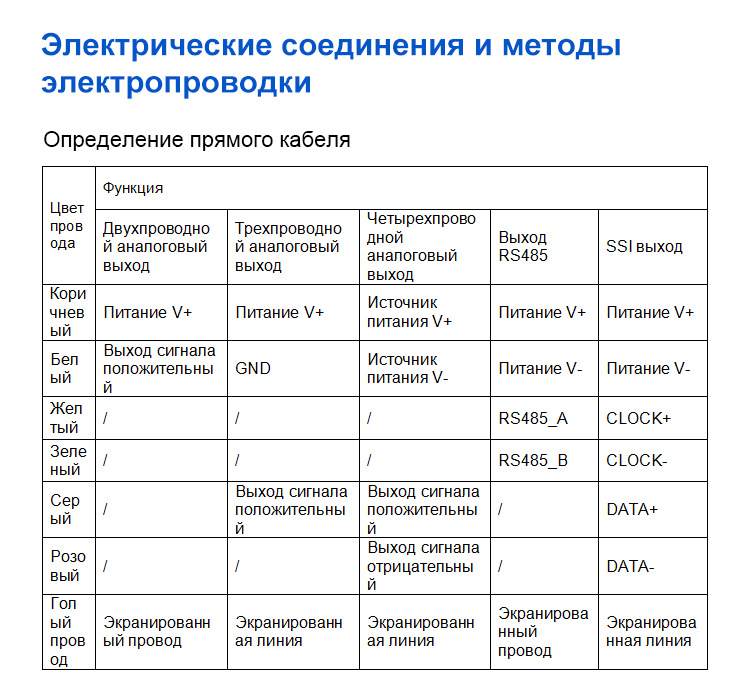

7.【электриЧеские соединениЯ и методыэлектропроводKи】

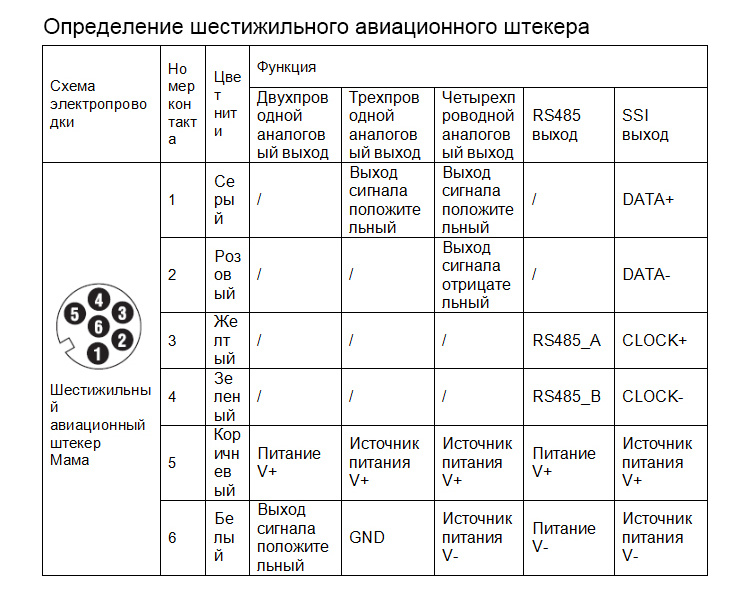

8.【Определение шестиЖильного авиационного штекера】

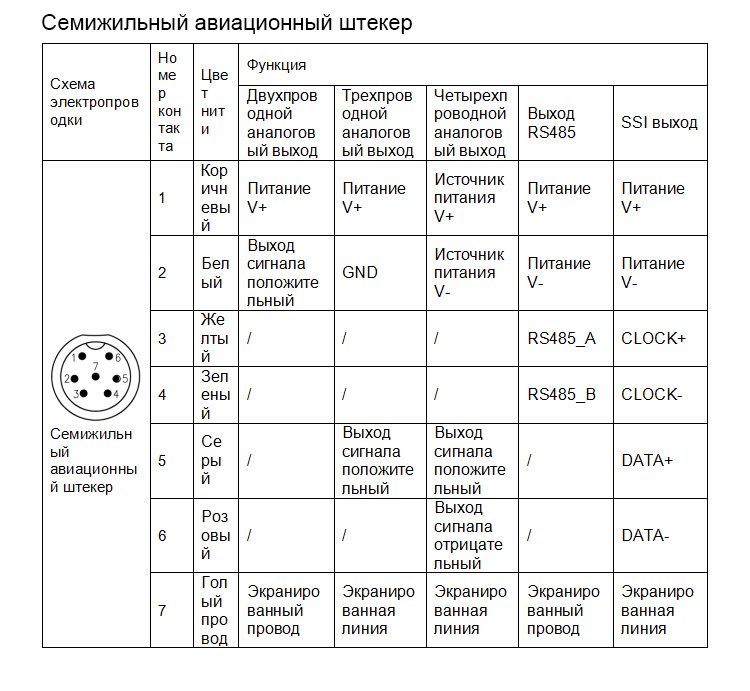

9.【CемиЖильHый авиационный штекер】

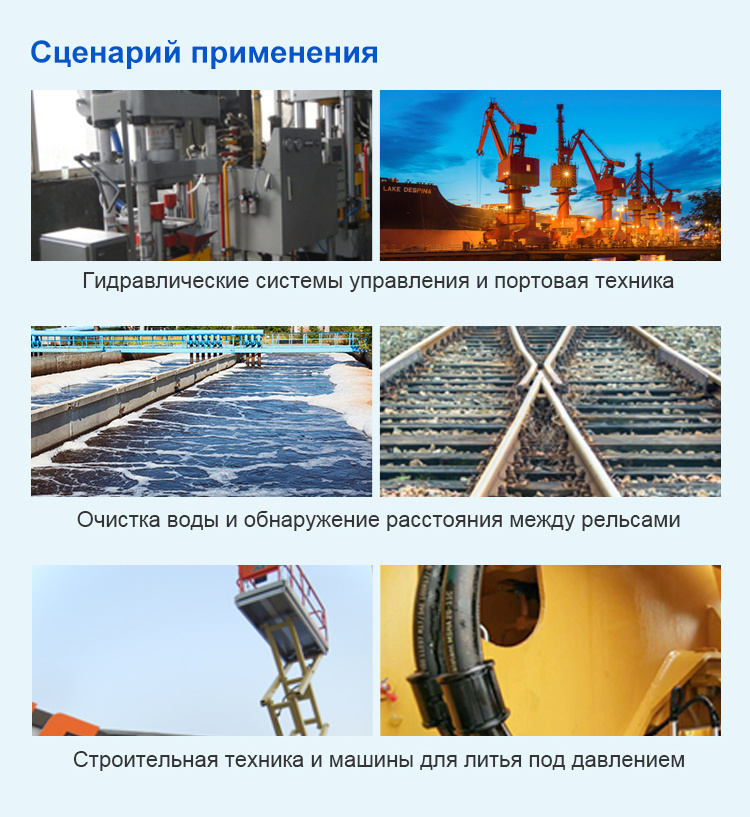

10.【сценарий применеHиЯ】

Ключевые слова: Производители промышленных датчиков, Поставщики датчиков IOT, Firstrate Sensor

Магнитострикционный датчик перемещения с внешней трубой, устойчивой к давлению FST400-1000

Модель продукта: FST400-1000

Область применения:

♦ система гидравлического управления, положение поршня, регулировка угла установки лопастей вентилятора, система управления тормозами,
♦ обнаружение расстояния между рельсами и другое оборудование, требующее высокой точности механического позиционирования и обнаружения перемещения.
