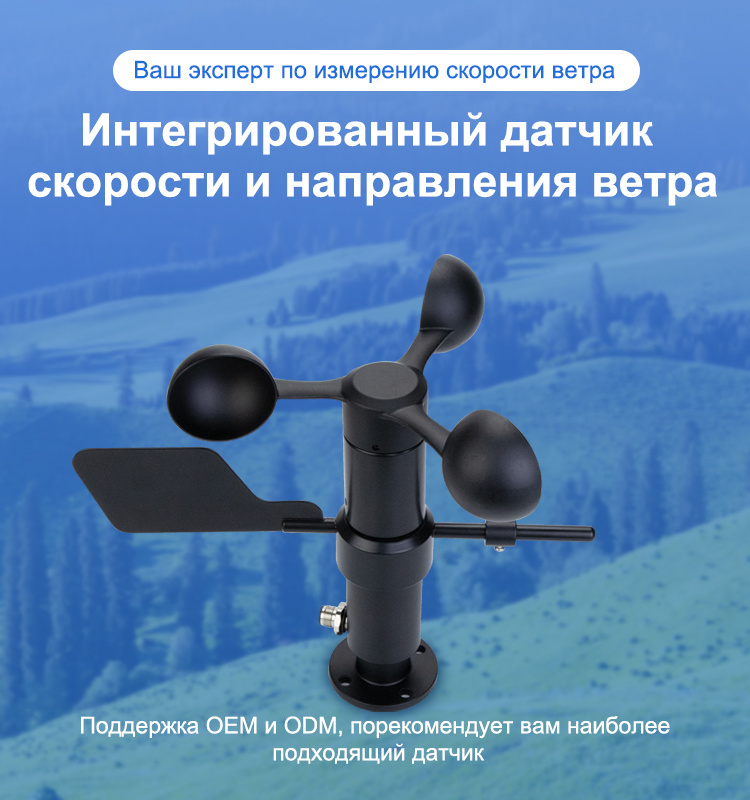

Интегрированный датчик скорости и направления ветра FST200-205

Описание продукта

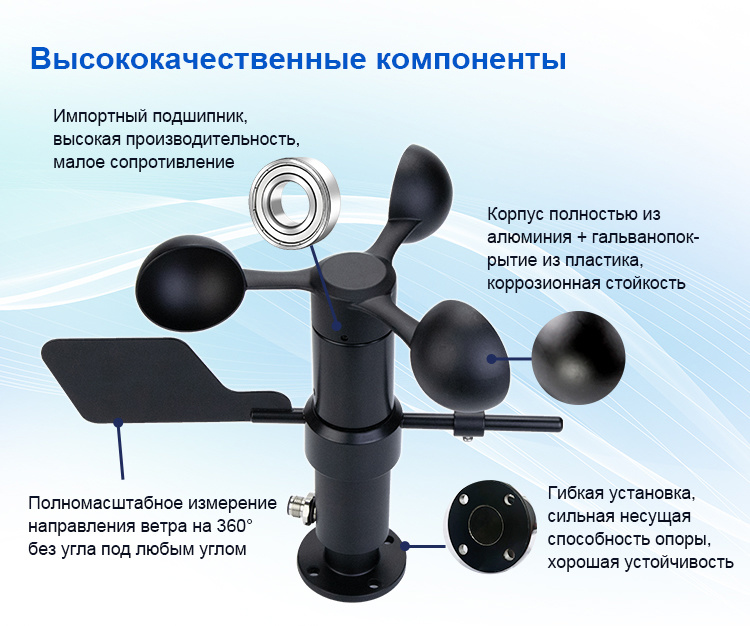

FST200-205 датчик скорости и направления ветра предназначен для измерения скорости и направления ветра и преобразования их в электрический сигнал, который может быть напрямую передан на записывающее устройство для обработки. Корпус датчика изготовлен из алюминиевого сплава с использованием специального процесса точного литья под давлением, допуск по размерам очень мал, точность поверхности очень высока, он обладает высокой атмосферостойкостью, высокой прочностью, коррозионной стойкостью и водонепроницаемостью; внутренняя цепь защищена, и весь датчик имеет хорошую адаптируемость к суровым условиям окружающей среды.

Кабельный разъем представляет собой военный разъем, который обладает хорошей антикоррозионной и антикоррозионной стойкостью, что может обеспечить длительную работу прибора. В то же время он работает с внутренней импортной подшипниковой системой, обеспечивая точность сбора скорости и направления ветра.

Технические параметры

Рабочее напряжение	12-30 В пост. тока/12-30 В пост. тока/12-30 В пост. тока/15-30 В пост. тока
Выходной сигнал	4-20 мА/0-5 В пост. тока/Rs485/0-10 В пост. тока
Диапазон	Скорость ветра: 0-30 м/с, 0-60 м/с; Направление ветра: 16 направлений или 8 направлений (0-360 градусов)
Точность	Скорость ветра: ±3% (≥5 м/с); направление ветра: ±3 градуса
Максимальное потребление энергии	Тип тока MAX≤500 мВт; тип RS485 MAX≤300 мВт
Начальная скорость ветра	≤0,5 м/с
Защита от перенапряжения	Класс ЭМС III
Статическая защита	15 кВ
Рабочая температура	-40-85℃
Рабочая влажность	0%~95%(без конденсации)
Степень защиты	IP65

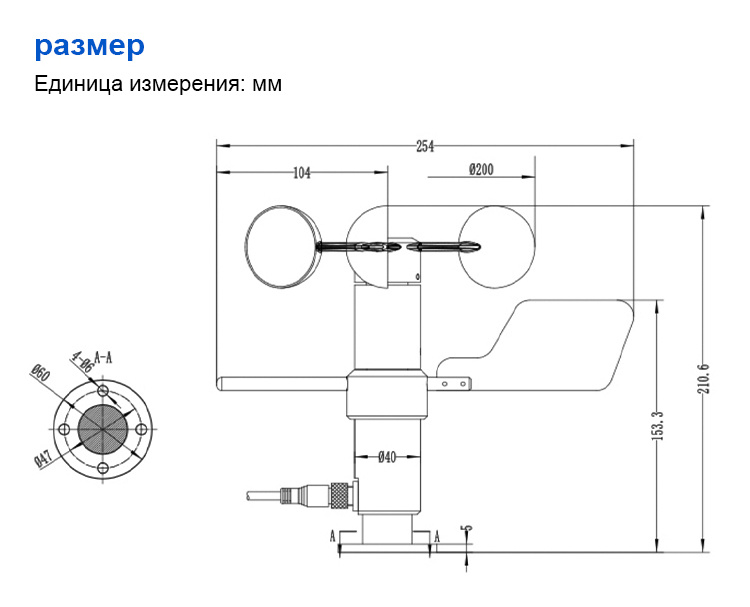

Габаритные размеры

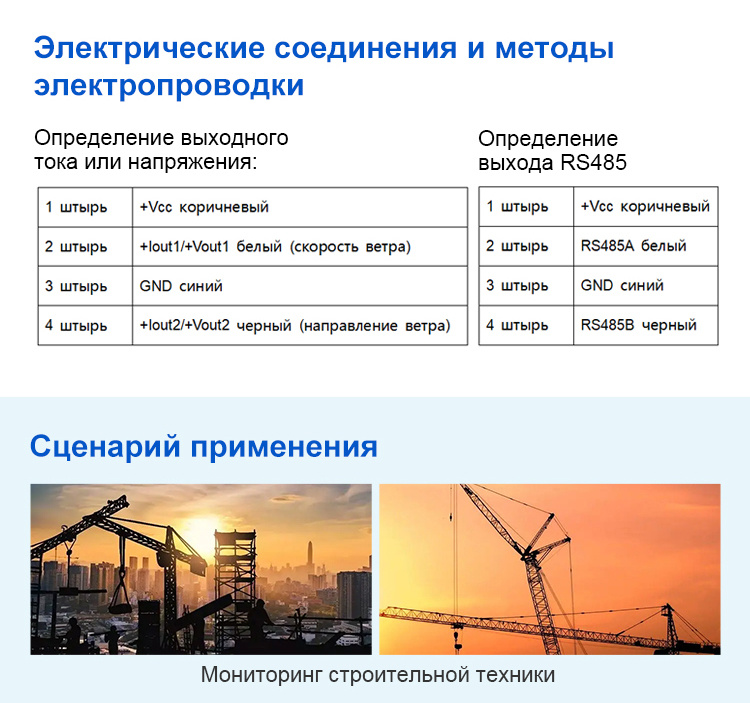

Определение выходного сигнала

Область применения

Мониторинг высотных работ
Мониторинг и управление процессом работы строительной техники
Метеорологическая станция и мониторинг и управление охраной окружающей среды
Мониторинг и управление портом и терминалом

Инструкция по установке датчика

1. Установите датчик горизонтально. Электрический разъем должен быть выровнен по направлению на север во время установки. Угол между основанием и горизонтальной плоскостью не должен превышать 5℃, чтобы обеспечить точное измерение датчиком скорости и направления ветра при низких скоростях ветра;

2. Положение и форма чашки ветра и ветряной мельницы, стержня направления ветра и хвостового оперения напрямую влияют на точность датчика. Не следует брать за чашку ветра, ветряную мельницу, стержень направления ветра и хвостовое оперение во время установки, чтобы не повредить структуру датчика и не повлиять на точность измерения.
